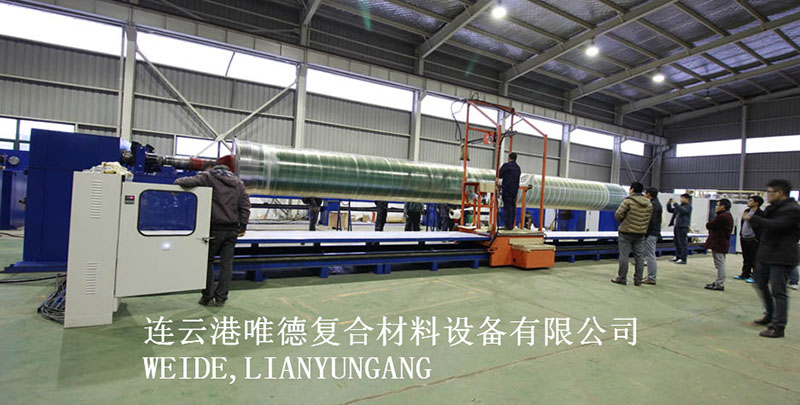

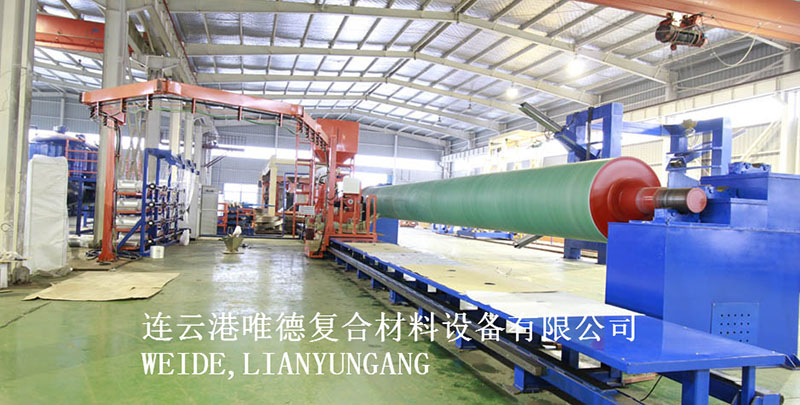

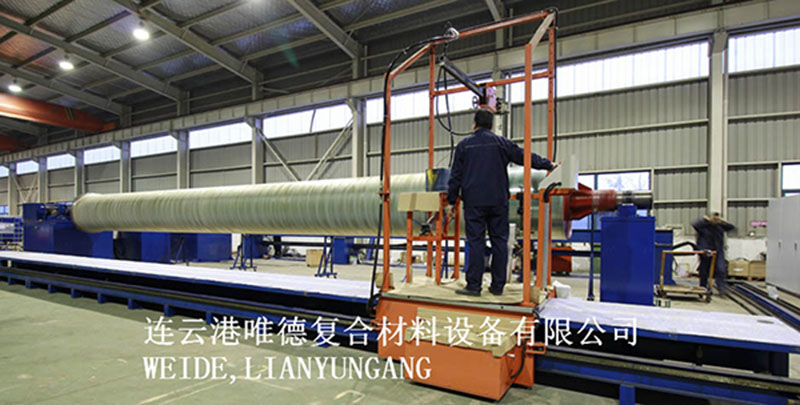

CFW系列連續管道纏繞機介紹

     連續管道纏繞機設備功能、組成及原理：

     設備功能：

     CFW連續管道纏繞機是連續制管生產線上主要設備，用于連續纏繞管道制作。

     設備組成：

     其由主軸傳動裝置、總體框架、鋼帶推進裝置、鋁梁固定盤、鋼帶循環頭、鋼帶循環導出頭、鋼帶支撐鋁梁 、鋼帶、內襯層切割紗裝置、結構層切割紗裝置、加砂裝置、內襯層切割紗紗架、結構層切割紗紗架、結構層纏繞紗紗架、內襯層樹脂攪拌淋膠裝置、結構層樹脂攪拌淋膠裝置、紅外線加熱系統、纏聚脂薄膜架、纏表面氈架、纏外保護層架、內襯層氣動壓輥、結構層氣動壓輥、完成氣動壓輥、液壓升降平臺、在線切割、修整裝置及收塵裝置、 PLC 控制系統及電氣控制系統等機構組成。

    工作原理：

    由鋁梁、鋁梁固定盤、鋼帶循環導出頭、鋼帶循環頭、閉環鋼帶組成的模具安裝在纏繞機主傳動裝置。當纏繞機主傳動裝置帶動模具旋轉時，鋼帶會纏繞在沿鋁梁固定盤一周均勻分布的鋁梁上，同時在鋼帶推進裝置作用下，鋼帶沿纏繞主軸軸向移動，主軸每旋轉一周鋼帶推進裝置將鋼帶沿軸向推進一個鋼帶寬度。當鋼帶沿軸向方向推進到鋁梁尾部時，鋼帶進入鋼帶循環導出頭、鋼帶循環頭，鋼帶被導入纏繞機主傳動裝置的主軸（中空軸）內，經鋼帶纏繞導向裝置返回到纏繞的始點。這樣鋼帶形成纏繞、推進、導出、導入、再纏繞循環過程。當鋼帶形成纏繞循環運動時，在鋼帶上纏繞一層聚脂薄膜、表面氈。同時上方的內襯淋膠裝置，結構層淋膠裝置，往鋼帶上淋適量樹脂。內襯層切割紗裝置、結構層切割紗裝置往鋼帶上灑上適量短切纖維。加砂裝置往鋼帶上灑上適量石英砂，纏繞紗架提供環向纏繞纖維紗。當鋼帶上環向纖維、短切纖維、樹脂、石英砂在滾壓裝置作用下充分混合、浸透。在鋼帶作用下沿主軸軸向前進，進入紅外加熱區，進行加熱固化同時沿主軸軸向繼續前進并離開鋼帶模具,液壓升降平臺按序升起，平臺上托輥托起固化好管道。管道具有一定長度后在線切割、修整裝置起動對管道進行切割、修整。從而完成管道制作，內襯切割紗量、結構層切割紗量、纏繞紗量、石英砂量、樹脂量是預先設定好的并由PLC控制。樹脂溫度、石英砂溫度也由PLC控制。
